系统概述 System Overview

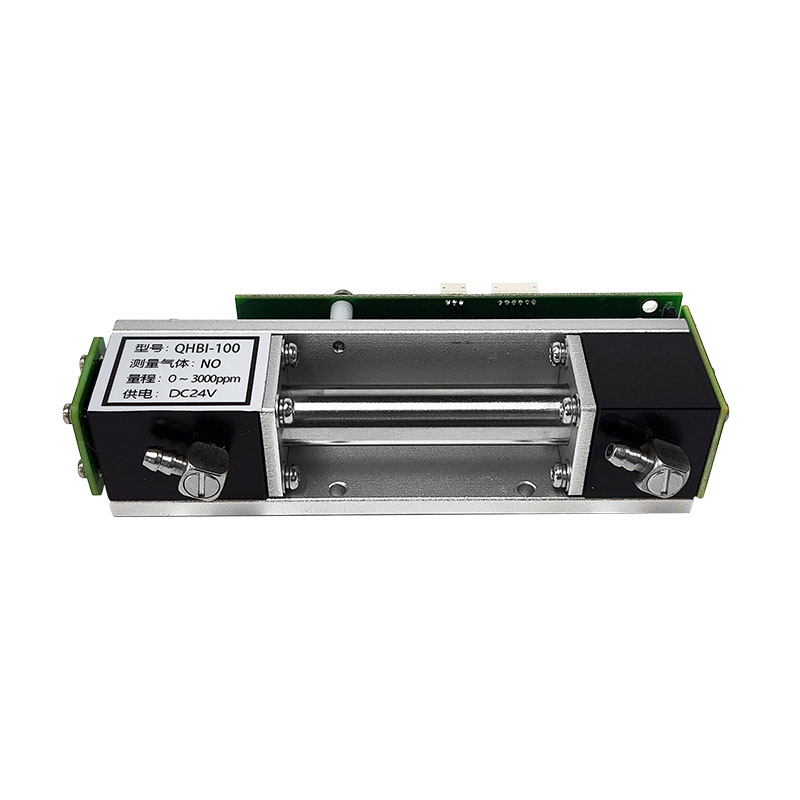

QHBI 系列光学传感器模组（NDIR）是专为高质量气体分析而开发的系列产品。在设计阶段，特别强调高稳定性和低检测限。该模组使用适应气体测量技术需求的高性能发光二极管（IR-LED）和微型热辐射器作为光源，采用高灵敏度进口光电管作为信号检测单元，并辅以自主设计的电路、气路光路，能够可靠地检测 ppm 浓度级别的二氧化碳、一氧化碳、碳氢化合物和一氧化氮。
该模组针对不同的检测气体均有多种量程可选，该模组还具备不高于 2s 的快速响应时间，以满足不同的测试要求。同时，为适应不同的应用环境，该模组还可配备恒温外壳使用，恒温温度范围 40℃～60℃，用户可根据使用环境进行选配。
系统优势 System Advantage
采用光学滤波及补偿算法，消除气体间的交叉干扰
内部具备压力传感器，自动压力补偿，满足 70kPa～120kPa 不同压力下使用
恒温设计，无需温度补偿，示值更稳定、更准确
结构加固设计，无惧振动，可在车辆行驶等高振动环境下使用
标准 MODBUS 通信协议，极大程度降低用户二次开发工作量，调试更简单方便
具备不高于 2s 的快速响应时间
内部流量控制，外接气泵只需达到所需负压值即可保证恒定流量
提供配套的调试及测试软件
应用场景 Application scenario
QHBI 系列光学传感器模组（NDIR），可广泛应用于工业生产过程监测、尾气排放监测、烟气排放监测、大气环境监测、密闭空间空气质量监测等方面。
技术参数 Technical parameters
各气体检测量程（可选） |
| 100% | 50% | 20% | 10% | 5% | 1% | 5000ppm | 2000ppm | 200ppm | 50ppm |
CO2 | √ | √ | √* | √ | √ | √ | √ | √ |
|
|
CO | √ | √ | √ | √* | √ | √ | √ | √ | √ | √ |
HC |
|
|
|
|
|
| √ | √* | √ |
|
NO |
|
|
|
|
| √ | √ | √ |
|
|
注：*标识的三种气体量程可复合，即一个模组同时完成该三种气体检测 |
设备参数 |
检测原理 | 非分散性红外线技术（NDIR） |
被测气体 | CO | CO2 | NO | CO/CO2/HC |
量程 | 0～5% | 0～20% | 0～3000ppm | 0～10000ppm |
重量 | 标准款约230g，保温款约650g |
尺寸 | 标准款：135*60*30mm，保温款：260*105*55mm |
输出信号 | RS232（标配） TTL、RS485、4～20mA、0～5V（可选） |
响应时间 | ＜2s |
供电 | DC24V，支持宽压输入9～36V |
储存温度 | -20～60℃ |
工作温度 | -20～45℃ |
电源电压 | 24VDC |
气压 | 70～110kPa |
环境湿度 | 0～95%相对湿度（非冷凝） |
